目かくしフェンス SLV(スチールルーバー)
仕様・特長
製品特長

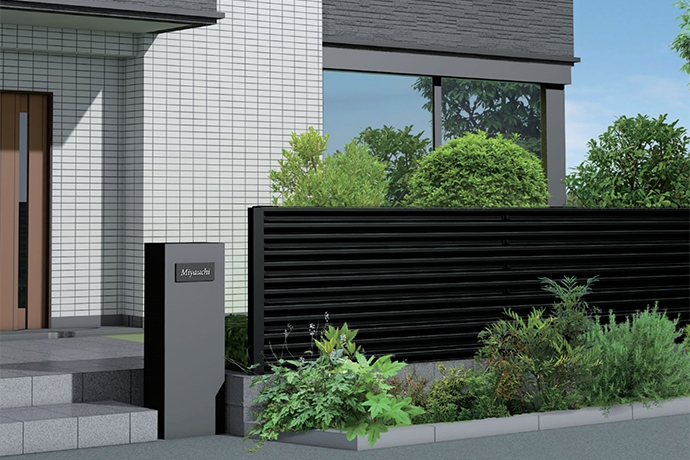

“見せない”を“魅せる” シンプルなデザインの新しい目かくしフェンス。
すぐれた機能性と施工性、かつ組み合わせの工夫でデザイン性もアップします。
ブロック塀に設置してプライバシーの保護や安全対策に
耐久性にすぐれた強固なスチール製のフェンスをブロック塀に儲けることで、プライバシーの確保やセキュリティ対策の効果を高められます。
通気性を確保しながら視線をカット
波型の折板を配列するルーバータイプなので、外部からの視線を遮りながらも通気性を確保します。
軽量折板で簡単施工
軽量な折板を1枚毎に配列します。複雑な取付もなく施工は簡単です。
下地に「高耐食性めっき鋼板」
を使用。
（亜鉛・アルミ・マグネシウム合金めっき鋼板）
素材そのものに強力な防錆力を持たせているため、耐候性にすぐれています。
※「ZAM」、「SuperDyma」は、日本製鉄株式会社の登録商標です。
※「高耐食性めっき鋼板」は日本産業規格JIS G3323(溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板及び鋼帯)に準拠する材料です。
風圧力での設計製品
建築基準法・同施行令(平成12年6月)に基づく風圧力をクリアしています。
| 呼称 | 基準風速 | 地表面粗度区分 |
|---|---|---|
| SLV-400 | 46m/s | Ⅲ |
| SLV-600 | 46m/s | |
| SLV-800 | 46m/s | |
| SLV-1000 | 38m/s | |
| SLV-1200 | 40m/s |
規格・寸法(沖縄地区は除く。)
| 呼称＼寸法 | フェンス高さ （ｍｍ） |
パネル高さ （ｍｍ） |
主柱規格 （ｍｍ） |
単位質量 （ｋｇ/ｍ） |
|---|---|---|---|---|
| SLV-400 | 406 | 391 | □40×25×2.3 | 4.3 |
| SLV-600 | 596 | 581 | □40×25×2.3 | 6.3 |
| SLV-800 | 786 | 771 | □40×25×2.3 | 8.3 |
| SLV-1000 | 976 | 961 | □40×25×2.3 | 10.3 |
| SLV-1200 | 1166 | 1151 | □50×30×2.3 | 12.8 |
※風圧力での設計製品です。建築基準法・同施行令(平成12年6月)に基づく風圧力をクリアしています。
ブロック塀に建込み時の注意
主柱埋込み部に荷重が集中しますので破損が生じないよう、また基礎としての強度も十分にご検証ください。
【参考】日本建築学会の設計規準より・ブロック塀に使用するブロックは、正味厚さ12cm以上にしてください。また、JIS A 5406(建築用コンクリートブロック)の圧縮強さによる区分C(16)と同等以上の性能を有するブロックをご使用ください。
・フェンスの高さにより、設置できるブロック塀の高さが異なります。下表をご確認ください。
カラーバリエーション
標準色
※ボルトの色は景観ブラウン・グレーベージュとなります。
※表示の色はイメージのため、実際の色とは若干異なります。
設計上のご注意
※コーナーなど平面に関するご相談はお問い合わせください。
