UN(ユニ)フェンス
R型(球キャップ付)
すぐれた機能性と高品質に、意匠性をプラス

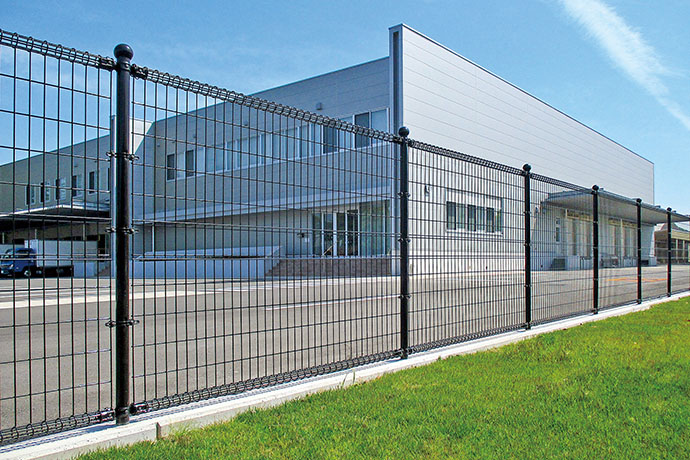

主柱にやわらかなフォルムの球キャップをあしらったタイプ。
空間にやさしいアクセントを加えます。
規格・寸法・参考基礎(沖縄地区は除く。)
呼称\寸法 | 高さ (mm) |
主柱(mm) | パネル幅
(mm) |
単位質量 (kg/m) |
参考基礎寸法(mm) | ||
---|---|---|---|---|---|---|---|
規格 | 埋込 | 50シリーズ | 40シリーズ | ||||
UN-R600 | 600 | φ50.8×1.6 | 200 | 570 | 4.5 | 180×180×450 | 180×180×450 |
UN-R800 | 800 | φ50.8×1.6 | 200 | 770 | 5.3 | 180×180×450 | 180×180×450 |
UN-R900 | 900 | φ50.8×1.6 | 200 | 870 | 5.7 | 180×180×450 | 180×180×450 |
UN-R1000 | 1000 | φ50.8×1.6 | 200 | 970 | 6.0 | 180×180×450 | 180×180×450 |
UN-R1200 | 1200 | φ50.8×1.6 | 200 | 1170 | 6.7 | 180×180×450 | 180×180×450 |
UN-R1500 | 1500 | φ50.8×2.3 | 250 | 1470 | 8.7 | 180×180×450 | 180×180×450 |
UN-R1800 | 1800 | φ50.8×2.3 | 300 | 1770 | 11.0 | 180×180×450 | 200×200×450 |
UN-R2000 | 2000 | φ50.8×2.3 | 300 | 1970 | 11.8 | 250×250×450 | 250×250×450 |
※風圧力での設計製品です。(昭和57年改正の建築基準法・同施行令の計算基準に従っています。)
※地耐力98kN/㎡[10t/㎡](長期)の場合のコンクリート打ちの参考基礎寸法です。地耐力が異なる場合は弊社までご相談ください。
※重量は、50シリーズのパネルを使用した場合のものです。
※端尺スパン、コーナーおよび匂配については特にご指示ください。(勾配製作可能角度は35度以下です。)
※羽根出し処理にも対応しています。(100〜500㎜)
設計上のご注意
※ブロックべいに建込む場合は、12㎝以上のものを使用してください。主柱埋込み部に荷重が集中しますので破損しないよう、また基礎としての強度も十分ご検証ください。
