防風柵・防風防雪柵Products
防風柵

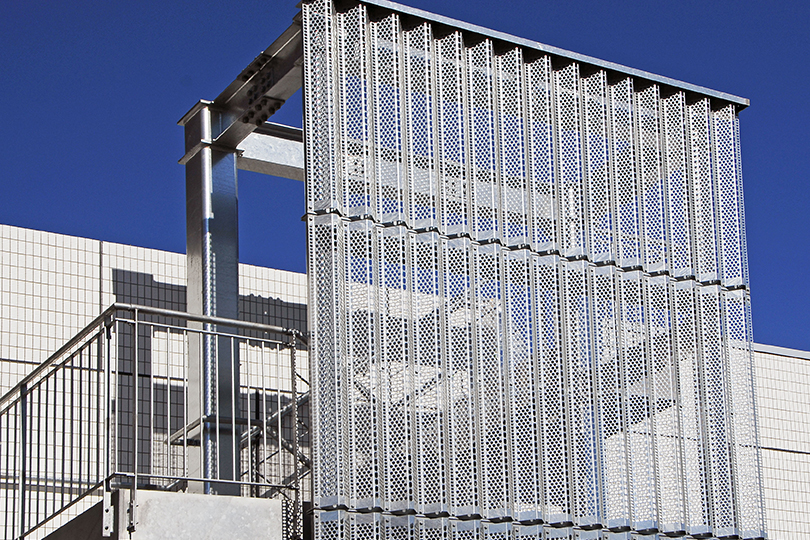

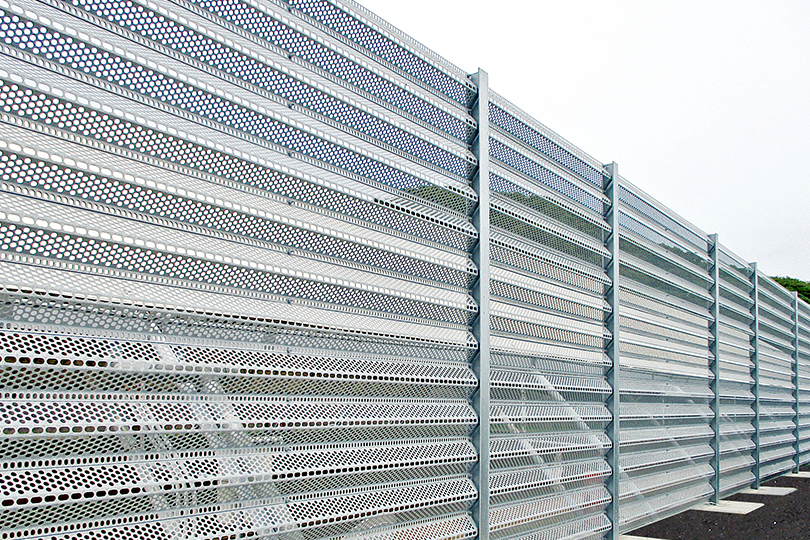

HP型(有孔折板タイプ)
有孔折板が風を和らげる。
折り曲げた断面形状により、通過する際の気流の運動エネルギーを変化させ、風の勢いを和らげます。
規格・寸法・参考基礎
| 呼称 | 高さ （ｍｍ） |
主柱（ｍｍ） | 参考基礎寸法（ｍｍ） | ||
|---|---|---|---|---|---|
| 規格 | 埋込 | 遮へい率 | 幅×奥行×深さ | ||
| HP-2型 | 2035 | H100×100×6×8 | 450 | 60％ | 700×700×900 |
| 75％ | 750×750×1000 | ||||
| HP-3型 | 3135 | H100×100×6×8 | 500 | 60％ | 900×900×1100 |
| 75％ | 1000×1000×1200 | ||||
| HP-4型 | 4015 | H125×125×6.5×9 | 700 | 60％ | 1000×1000×1400 |
| 75％ | 1100×1100×1400 | ||||
※風圧力(設計風速40m/sec)のみでの設計寸法です。
※地耐力98kN/㎡[10t/㎡](長期)の場合のコンクリート打ちの参考基礎寸法です。地耐力が異なる場合は弊社までご相談ください。
